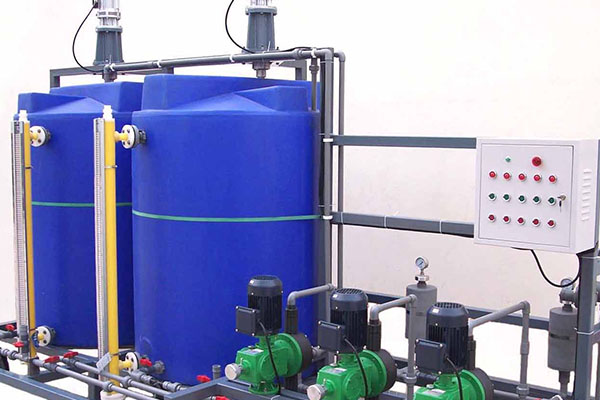

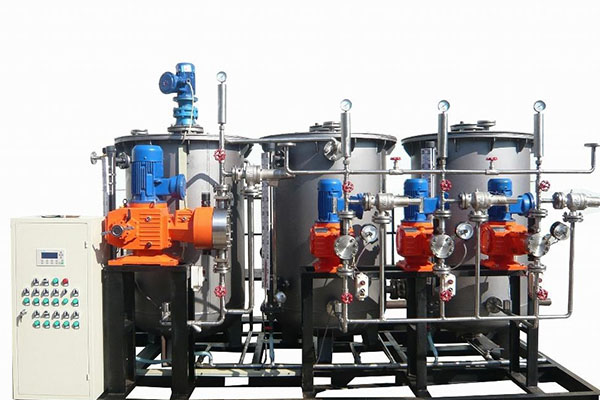

不知道大家是否了解加藥計量泵的基本構成呢?一般來說它是由三個部分組成的，當然每個部分各有各的特點，接下來我們就來詳細了解一下，計量泵的基本組成部分。

計量泵一般由電機、傳動調節機構、液力端三大部分組成。

1、電機

采用Y系列普通電機或YB系列防爆電機，電機與傳動機構用電機托架以法蘭型式連接，經爪型聯軸器把電機轉矩傳遞給蝸桿。

2、傳動機構

均由蝸桿蝸輪減速經偏心輪端面鍵傳遞扭矩，“N”形軸在偏心輪內起調節偏心距的作用，偏心輪套入連桿大頭，因偏心輪旋轉，通過連接件帶動柱塞作往復運動。泵的流量調節通過改變柱塞行程長度的方法來實現，柱塞行程長度的調節采用“N”形軸機構，只要軸向移動“N”形軸就可改變偏心輪的偏心距，從而改變柱塞行程，達到調節流量的目的。

3、液力端

液力端是輸送液體介質部分。一般有柱塞式和隔膜式兩種。柱塞式是由防腐柱塞、動密封組件和進出口單向閥組成，直接與所輸送的介質接觸工作。隔膜式是由隔膜片和限止網板將液壓油與所輸送的介質隔開，確保輸送的介質不泄漏。

(1)柱塞動密封組

密封組是由導向環、方形四氟或芳綸編織盤根、壓蓋和壓緊螺母組成。當加藥計量泵有泄漏時可適當順時針旋轉壓緊螺母，壓縮編織盤根使其與柱塞緊密貼合起到密封作用。注意不要壓得過緊，只要不漏即可。如果密封組或柱塞磨損嚴重應及時更換。

(2)進出口單向閥

進出口單向閥的閥球和閥座之間密封性能的好壞，是影響泵性能優劣的一個重要因素，如果發現泵的流量不正常，首先應該檢查進出口單向閥。閥球和閥座銹蝕損壞以及輸送介質的不清潔等，都會引起單向閥的密封不良，應及時采取相應的措施。

(3)液壓室

由柱塞、動密封組、隔膜片及隔膜限止板等組成的一個封閉腔。在液壓室內注滿液體介質(變壓器油或機械油與煤油的混合油)，排盡腔內空氣，在柱塞的往復運動下，借助液體介質的傳遞，使隔膜片作來回繞曲運動，從而實現泵的吸排液作用。

液壓介質注滿是否適量和空氣是否排盡(由補油閥和排氣閥來實現)是影響隔膜式計量泵計量精度和容積效率高低的又一個重要因素。液體介質不足或空氣沒有排盡，會引起泵排量不足和降低計量精度，而當液體介質過量時則會引起安全閥起跳，甚至于使液壓室內壓力過高，致使隔膜片破裂影響正常工作。泵在正常運轉過程中借助于雙閥的作用，始終保持液壓室內液體介質的量和壓力的平衡。

關于加藥計量泵的組成和特點介紹就到這里了，大家在選擇的時候，可以根據需要選擇合適的計量泵。想要了解更多的內容，歡迎關注我們的網站。
